1. Résumé

Ce kit est composé d'un enregistreur MiniDisc (ici le MZ-N505 de Sony) dont seule l'entrée "ligne" est utilisée (les entrées "micro" sont très limites, en tout cas sur un MD grand public de poche), d'un couple d'électrets omni bons marché et d'un préampli maison alimentant les micros et sortant au niveau ligne. Il permet des enregistrements stéréo de très bonne qualité en toute situation pour un matériel très accessible.

Exigences :

• PRIX
  (enregistreur MD d'occase autour de 30E, préampli + micros autour de 10E)
• LEGERETE & ENCOMBREMENT
  (l'ensemble + boîte étanche + piles + un disque inclus : 410g)
• HAUTE-FIDELITE
  (pas vraiment quantifiable... mais dynamique probable 70dB sur 44.1k 16bit)
• GRANDE AUTONOMIE
  (MD : 9h annoncées en enregistrement et 42h en lecture avec une pile R6, préampli : pas testée mais estimée à plus de 24h avec une pile 9V carrée)
• SIMPLICITE ERGONOMIE ET ROBUSTESSE
  le MD n'a plus rien à prouver de ce côté là

Le fonctionnement du préampli est basé sur le circuit NE5532 contenant deux amplificateurs opérationnels à très faible bruit. L'impédance d'entrée est de 3.3kOhms. Le gain est ajustable séparément sur chaque voie entre +10 et +30dB, et la sortie est niveau ligne, basse impédance, pour attaquer l'enregistreur. Le tout est alimenté par une pile 9V. La consommation est inférieure à 10mA ce qui permet d'espérer une autonomie d'une bonne vingtaine d'heures.

Caractéristiques :

• impédance d'entrée : 3,3kOhms
• impédance de sortie : moins d'1kOhms
• sortie max : 2x2,3Vcrête sur 10kOhms (+7dBV)
• gain réglable : +9,5dB à +30,5dB
• bruit : équivalent en entrée à -110dBV (mesuré, les caractéristiques techniques du NE5532 donnent -120dBV, le reste du bruit doit être dû aux composants externes en entrée, résistances et condensateur, l'utilisation de meilleurs matériaux comme des résistances à couche métallique peuvent peut-être améliorer ça)
• dynamique à gain maxi (+30,5dB) : 86,5dB (=+7-30,5-(-110))

(0dBV = 1Vcrête)

La réponse en fréquence est a priori bonne, le schéma choisi ici donne une bande passante 50Hz-20kHz car comportant un filtre coupe-bas d'ordre 1 dont la fréquence de coupure est f°=50Hz (c'est à dire -3dB à 50Hz, -7dB à 25Hz, -12dB à 12Hz puis -6dB par octave). Ce filtre peut être modifié, la fréquence f° est donnée par :

R1 ne doit pas être modifiée, mais C1 permet d'ajuster la valeur de f°.

La sortie est adaptée à une impédance de charge de 2kOhm et plus, mais permet aussi une écoute directe sur casque 32 Ohms (en acceptant une consommation plus importante et perte de niveau au dessous de 1kHz !, donc une écoute peu fidèle..). Mais le schéma est perfectible : il est actuellement en inverseur de phase. Mais que celui qui perçoit la phase absolue me fasse signe...

4.2 composants

Liste des composants

• Plaque bakélite à pistes de cuivre
• Résistances (8x10kOhms, 2x3,3kOhms)
• Condensateurs (2x1µF, 2x4,7µF et 1x470µF/16V)
• Potentiomètres ajustables verticaux (2x100kOhms)
• 2 micros électret
• 1 circuit NE5532 double aop
• 2 fiches jacks femelles stéréo
• 1 fiche jack mâle stéréo (pour le câble des micros)
• 1 inverseur
• 1 coupleur pile 9V
• câbles (blindé pour les micros)
• éventuellement 2 jacks mâles pour un petit câble jack-jack reliant le préampli au MD
• une boîte métallique de rustines. Une boîte de réglisse ou de bonbons à la violette peut aussi faire l'affaire, j'ai aussi trouvé récemment une belle boîte de suppositoires contre les hémorroïdes...

4.3 schéma électronique et implantation

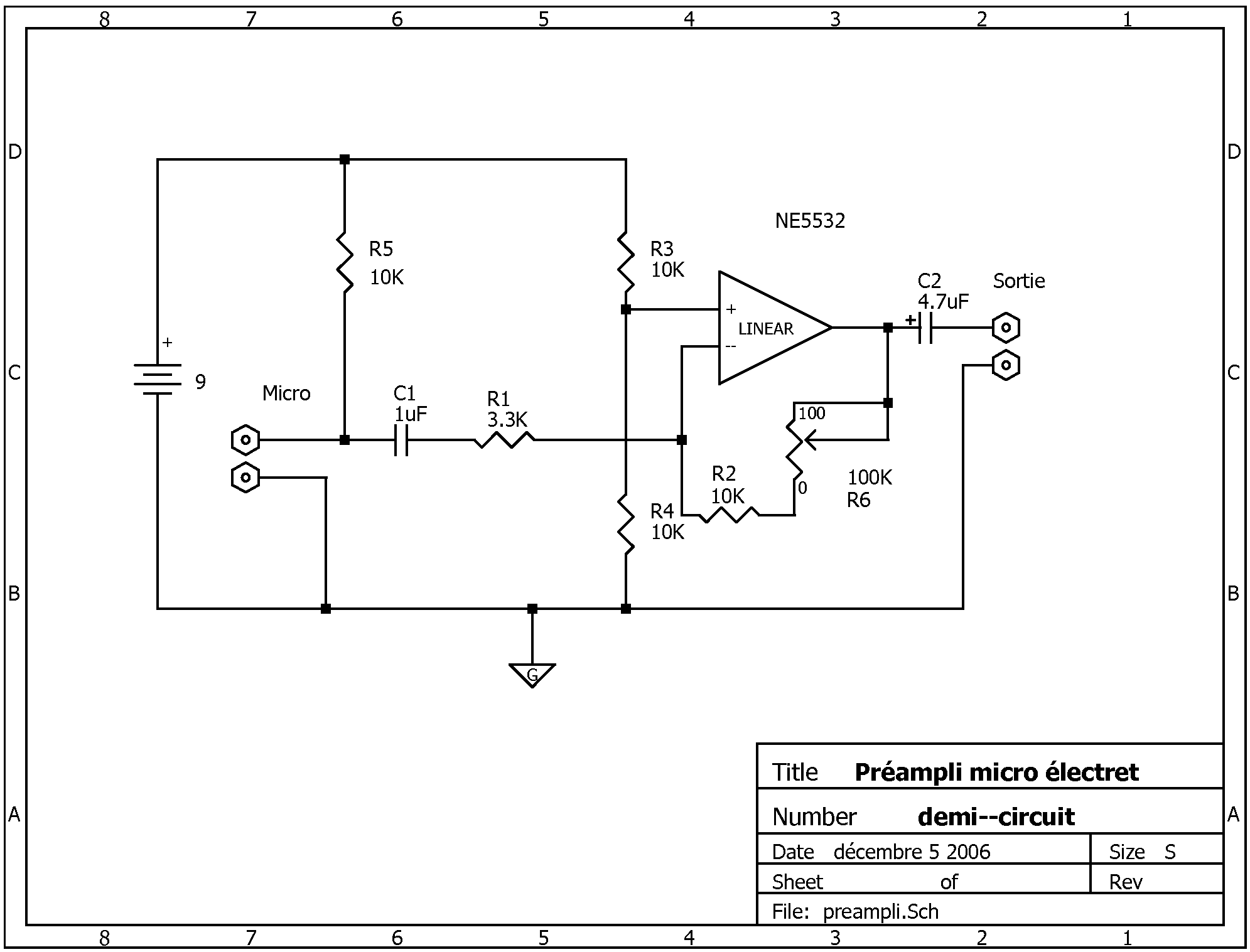

schéma d'une seule voie
( cliquez pour agrandir)

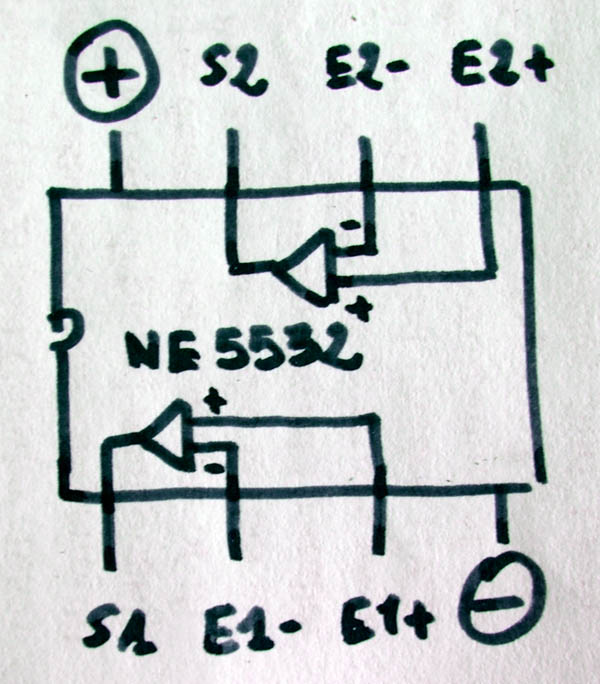

brochages du NE5532 et des micros électrets

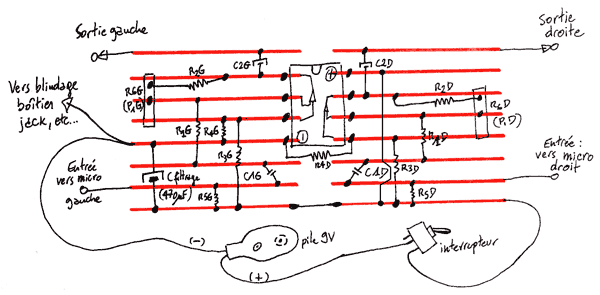

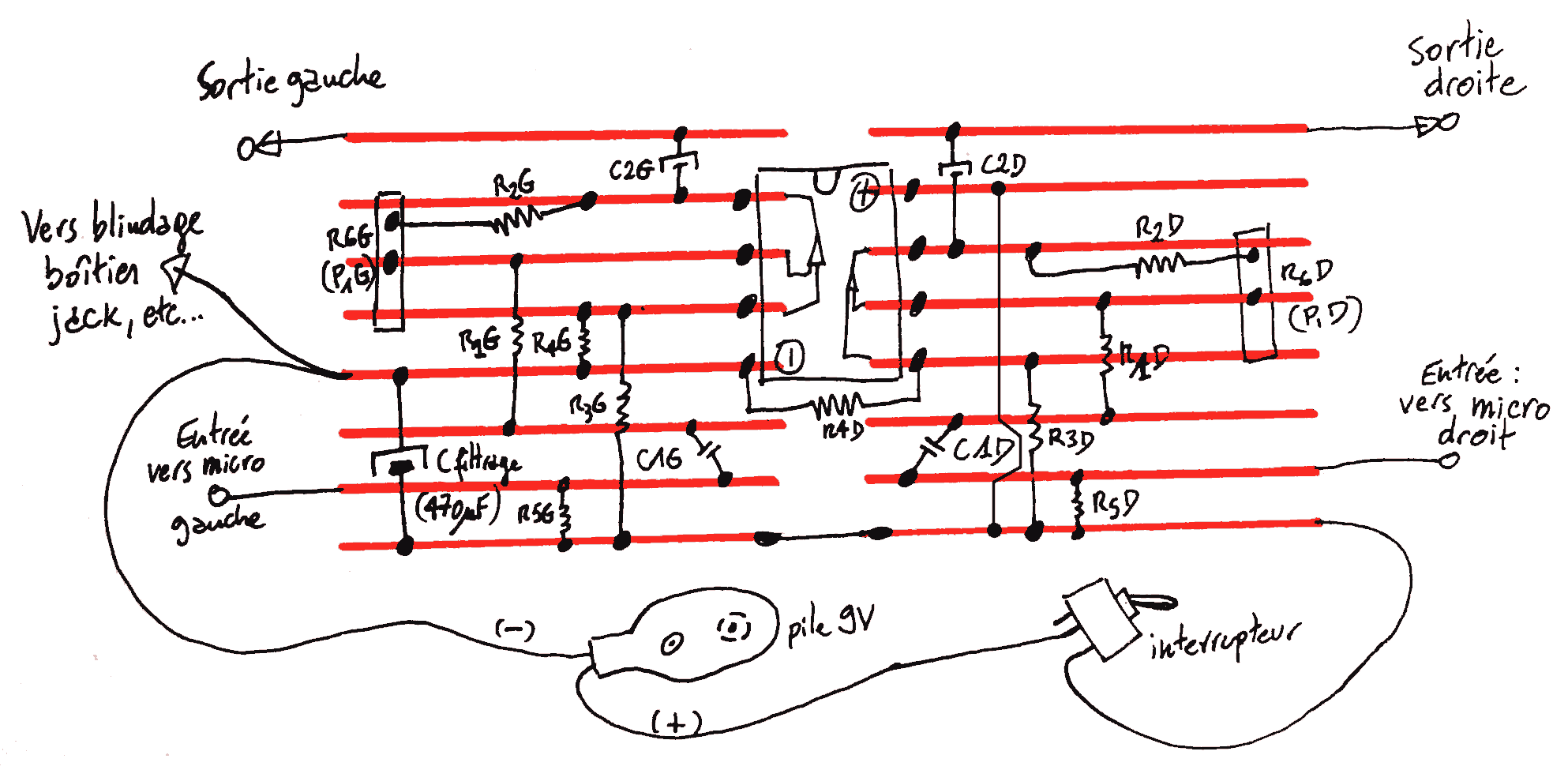

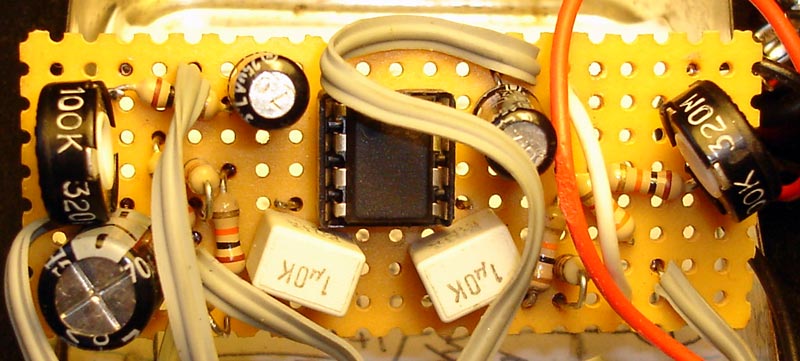

exemple d'implantation sur la carte bakélite.
les pistes ont été coupées entre les broches du circuit intégré
(cliquez pour agrandir)

• Les appellations des composants renvoient au schéma électronique. Le suffixe G ou D désignant bien sûr gauche ou droite, puisque le circuit est symétrique.
• La résistance R4D a été soudée côté pistes, pour des raisons d'encombrement, ce qui explique qu'on ne la voie pas sur la photo.
